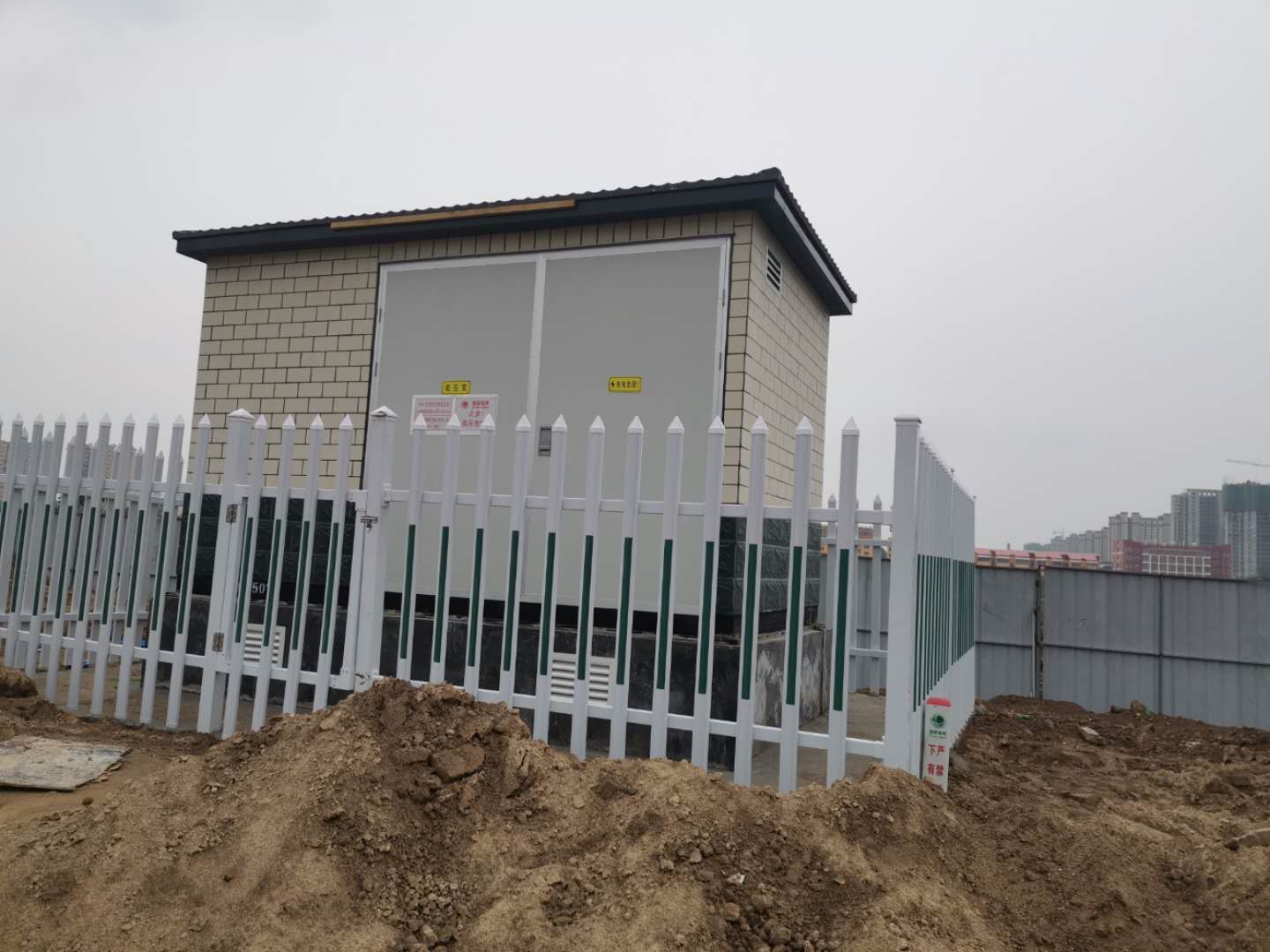

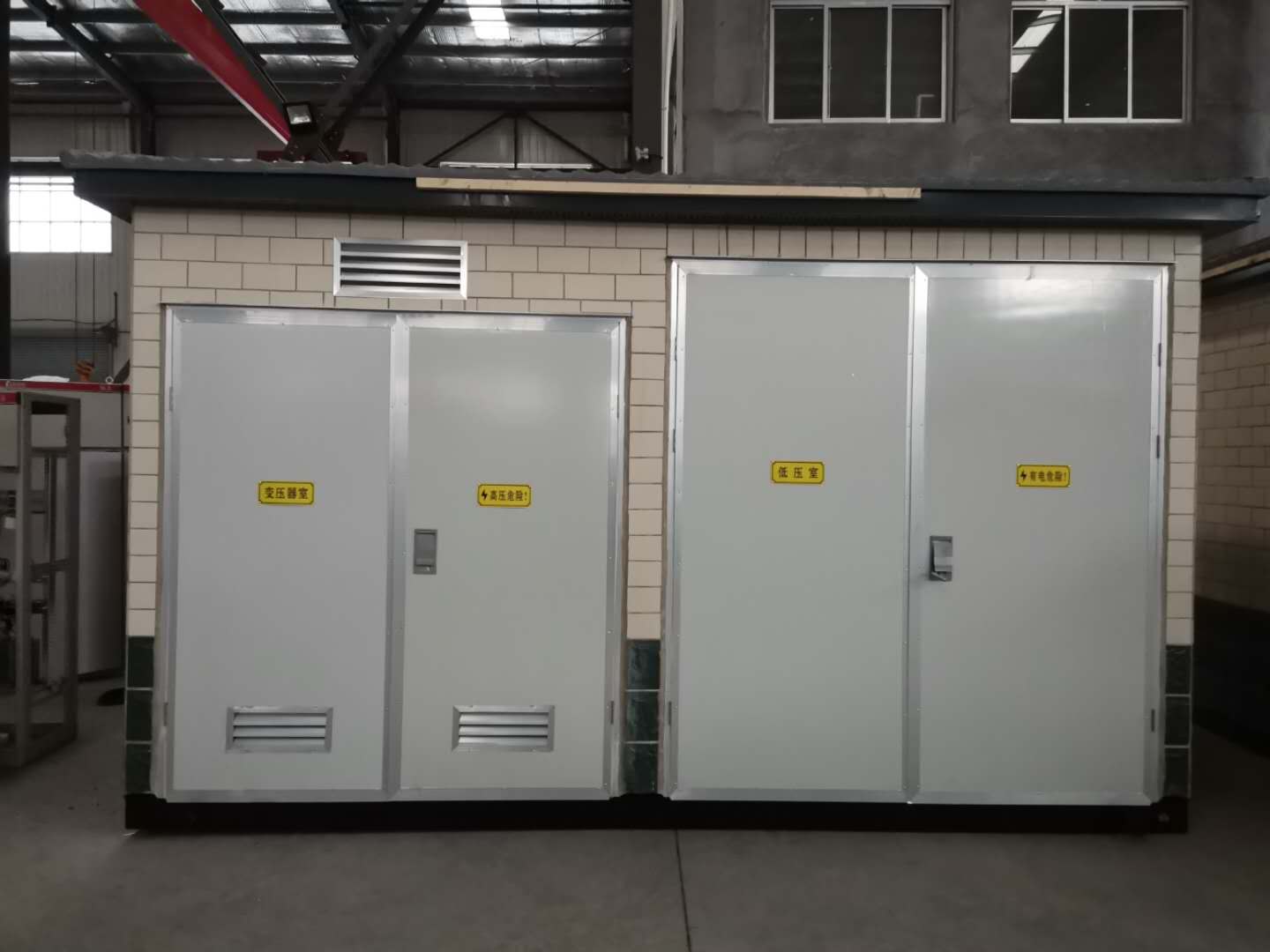

箱變是將高低壓一次設備、變壓器、二次設備在工廠內集成在一個雙層、密封、防腐、可移動的戶外箱體內。
箱式變電站，又叫預裝式變電所或預裝式變電站。是一種高壓開關設備、配電變壓器和低壓配電裝置，按一定接線方案排成一體的工廠預制戶內、戶外緊湊式配電設備，即將變壓器降壓、低壓配電等功能有機地組合在一起，安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱，特別適用于城網建設與改造，是繼土建變電站之后崛起的一種嶄新的變電站。箱式變電站適用于礦山、工廠企業、油氣田和風力發電站，它替代了原有的土建配電房，配電站，成為新型的成套變配電裝置。
箱變的結構
箱變的總體結構主要分為高壓開關設備、變壓器及低壓配電裝置三大部分。
根據系統需要，高壓開關可選用六氟化硫或真空斷路器、環網開關、負荷開關加熔斷器。
還可在高壓側加裝計量裝置。低壓側一般安裝有總開關及分路饋線開關，也有的只安裝饋線開關．向低壓終端用戶直接饋電。還可裝補償電容器、計量裝置等。配電變壓器一般選用油浸式或干式變壓器。

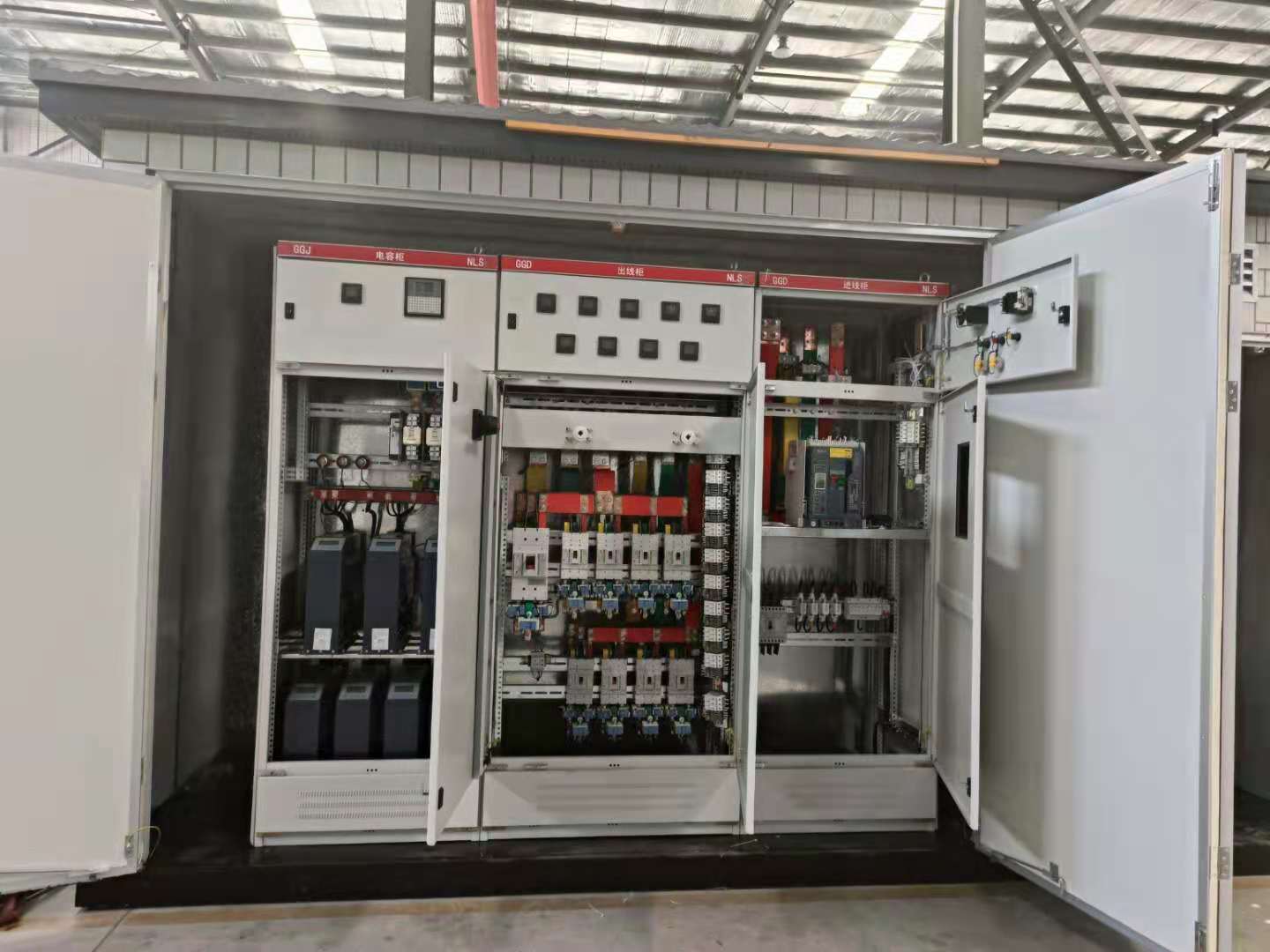

歐式箱變的高壓室一般是由高壓負荷開關、高壓熔斷器和避雷器等組成的，可以進行停送電操作并且有過負荷和短路保護。低壓室由低壓空氣開關、電流互感器、電流表、電壓表等組成的。變壓器一般采用 S9 或干式的等。
箱體有兩種構成方式，即“目”字形布置和“品”字形布置?！澳俊弊中尾贾玫母叩蛪菏逸^寬，便于實現環網或雙電源接線的環網供電方案。
美式箱式組合變壓器，其結構分為前后兩部分，前部為接線柜，接線柜內包括高低壓端子、高壓負荷開關、插入式熔斷器、高壓分接開關操作手柄、油位表、油溫計等；后部是油箱體及散熱片，變壓器繞組、鐵心、高壓負荷開關、插入式熔斷器都在油箱體內。箱體采用全密封結構。一體化箱變?yōu)樽罱鼑鴥?nèi)廠家研制，應用還不廣泛，為雙層結構，高、低壓室置于變壓器室上面
歐式、美式和一體化式箱變各有優缺點，歐式箱變的體積較大，高低壓開關和變壓器都設于一個大殼體內，散熱條件差，需裝機械排風裝置。美式箱變由于變壓器冷卻片直接對外散熱，散熱條件相對較好，但其造型較歐式差，其外觀難與住宅小區等綠化環境配合。一體化箱變占地更少，優、缺點與美式箱變相似。另外，美式、一體化式箱變現國內只能制造630kVA容量以下的，歐式箱變卻可達1250kVA。
普通箱式變電所型號分為三類
（1）高壓開關設備型號；
（2）干式變壓器柜型號；
（3）低壓開關設備型號。
前三位字母符號的意義是：
Z-組合式；B-變電站；N(W)-戶內(戶外，可不加)；X-箱式；Y-移動式。
箱變的運行與維護
（一）箱變運行的基本要求
1、箱式設備放置的地坪應選擇在較高處，不能放在低洼處，以免雨水灌入箱內影響運行。澆制混凝土平臺時要留有空擋．便于電纜進出線的敷設。
2、箱體與接地網必須有兩處可靠的連接，箱變接地和接零可共用一接地網，接地網一般在基礎的四角打接地樁，然后連成一體。
3、箱式設備周圍不能違章堆物，確保電氣設備的通風及運行巡視需要，箱變以自然風循環冷卻為主，變壓器室門不應堵塞。
4、高壓配電裝置中的環網開關、變壓器．避雷器等設備應定期巡視維護，發現缺陷及時整修，定期進行絕緣預防性試臉。作時要正確解除機械連鎖，并使用絕緣棒操作。
一般巡視項目如下。
1、基礎是否牢困，孔洞是否封堵，柜體有無潮氣。
2、接地裝置是否完備、連接是否良好．接地電阻是否符合要求。
3、戶外環境有無變化．有無影響交通和行人的安全。
4、檢查各路饋線負荷情況．三相負荷是否平衡或過負荷現象，開關分合位置、儀表指示是否正確，控制裝置是否正常工作。
5、箱變的除塵箱變內部每隔一年除塵一次，高壓室、低壓室柜體表面和氣箱表面可用濕布進行擦拭，變壓器室內變壓器用吹氣除塵或吸塵器除塵。
6、風機的日常維護和檢修檢查風機運轉的情況，如未運行，使用溫濕度控制器，調到現有溫度以下，啟動風機檢查。
7、高壓開關和低壓開關電動操作機構的維護和檢修
（1）檢查氣壓表的指針．是否在綠色區域，如果進入紅色區域，進行分合閘操作．馬上通知廠家進行處理。
（2）機械零部件的潤滑，可使用通用鋰基潤滑脂（黃油）潤滑完成后進行分合操作試驗等。
（3）電纜、避雷器的例行試驗根據例行試驗要求，對電纜、避雷器進行絕緣實驗和泄漏電流試驗。
8、輔助例行試驗溫濕度控制器的例行試驗；煙霧報警裝置的例行試驗；端子排的緊固和檢查：標準件的緊固和檢查。
9、端子排維護，因熱脹冷縮，端子排可能會松動，每年巡檢應對端子室內所有端子重新緊固。注意：重新緊固前請確認一次交流回路和二次控制回路均斷電，避免觸電！
10、維護箱變時的注意事項
（1）箱變門設有防風機構，是保證其保持在完全開啟狀態的一種機構，關閉箱體門時一定要向上抬起防風機構根部，然后關門不能生拉硬拽，防止機構或門變形，影響箱變的正常使用！
（2）高壓負荷開關本地手動操作結束后，要將負荷開關操作手柄放回到外門內側的手柄支架上．以免丟失。
（3）高壓環網柜備用回路暫不連接電纜時，應在環網柜送電前將備用回路閉鎖，或使用配套的絕緣帽將電纜座封堵，避免造成意外事故！
（4）箱變出廠時環網柜配備的防塵帽，不能代替絕緣帽使用！
（5）運行中不允許使用任何短路插頭插入測試孔．否則將導致電壓傳感器損壞。
（6）低壓隔離開關只有在解鎖位置時才能操作．切勿強拉硬拽！
箱變正確的操作
1、合閘操作
關閉電纜室門---分開接地開關---閉合負荷開關。
2、分閘操作
分開負荷開關---閉合接地開關---打開電纜室門。
(一)操作時注憊事項
（1）執行負荷開關分合閘操作時，必須將開關推到分閘或合閘最終位置，切勿在開關沒有完成動作前松開或拔出操作手柄，否則彈簧反彈會傷及操作人員。
（2）在執行負荷開關分合閘操作時，操作手柄的操作把向外，防止操作時傷及操作人員。
（3）在執行負荷開關分合閘操作前，必須把對應單元面板左上部電動手動切換旋鈕拔出，并旋轉90°固定到手動位置后，才能進行負荷開關的手動操作，否則可能損壞機構。
故障現象產生原因排除方法
（一）：框架斷路器不能合閘
1.控制回路故障。
2.智能脫扣器動作后，面板上的紅色按鈕沒有復位。
3.儲能機構未儲能
排除方法
1.用萬用表檢查開路點。
2.查明脫扣原因，排除故障后按下復位按鈕。
3.手動或電動儲能。
（二）：塑殼斷路器不能合閘
1.機構脫扣后，沒有復位。
2.斷路器帶欠壓線圈而進線端無電源。
排除方法
1.查明脫扣原因并排除故障后復位。
2.使進線端帶電，將手柄復位后，再合閘。
（三）斷路器合閘就跳
1.出線回路有短路現象
排除方法
1.切不可反復多次合閘，必須查明故障，排除后再合閘。
（四）電容柜不能自動補償
1.控制回路電源消失。
2.電流信號線未正確連接。
排除方法
1.檢查控制回路，恢復電源。
箱變施工如何裝箱式變壓器？
箱變接地裝置的施工
1、 箱式變電站周圍打接地網，接地網與周圍建筑接地網相連。
2、 接地裝置的埋設深度和焊接要求要符合設計的要求和相關規范規定。
3、 接地裝置安裝完畢后，要在晴朗的天氣，地面的濕度達到規范規定的時候，方可進行接地電阻的測試。如果有接地電阻值不符合規定的接地裝置，就要按規定增加相應的接地極和接地母線，直到接地電阻值符合設計要求。
4、 接地裝置與設備的聯接要可靠、美觀。
戶外箱式變電站安裝施工
1、報批：按照箱變廠家提供貨自己提供的箱變設計圖的要求和使用要求，定購相應的材料和設備，在箱式變內的變壓器定貨前向供電部門提供設備型號，報理審批。
2、布線： 經過現場勘察，確定10kV電源進線合理的進線點，編制相應的受電施工方案
3、預埋： 進行箱式變電站的基礎施工，預埋相應的構件和電纜保護鋼管。
4、安裝：基礎到達設計強度的70%以上后，箱式變電裝置到達現場先進行檢查，附件齊全、設備完好、無銹蝕或機械損傷后，方可設備的安裝。在這個過程中仍要注意基礎的養護。
5、檢查：箱變施工完畢后，施工單位先進行設備自調、自檢合格，報建設單位委托具有試驗資質的試驗部門進場試驗箱式變電站。
